Für Mischer mit drehendem Mischbehälter
Wir können Ihnen Mischwerkzeuge, Auskleidungen für Wand- und Boden und Ersatzteile wie Kugeldrehverbindung, Keilriemen, Lager, Dichtungen, etc. liefern. Sehen Sie selbst!
Mischer
horizonal oder vertikal gelagert
Fahren Sie rechts über die Namen der einzelnen Komponenten, um sie zu entdecken:

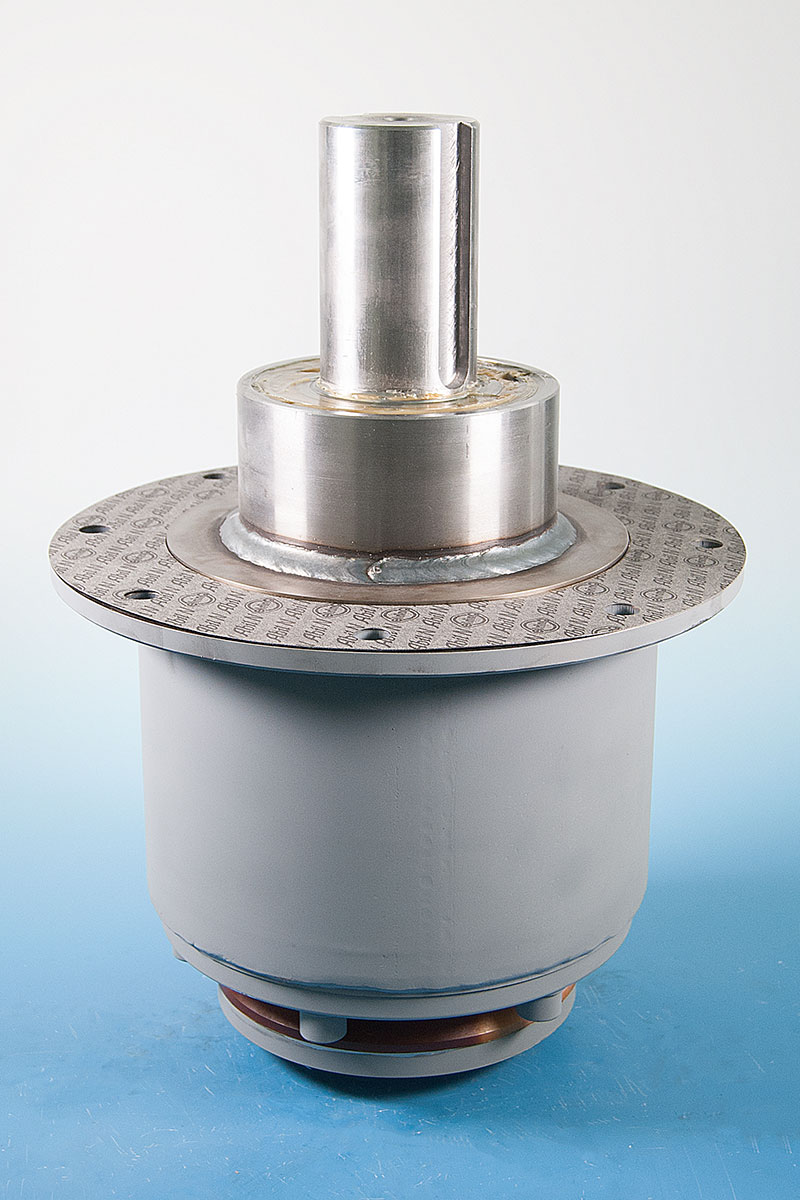

Die Wirblerlagerung besteht im Wesentlichen aus zwei Hauptbaugruppen: Wirblerwelle und Rotornabe. Die angetriebene Wirblerwelle wird mittels Schraubverbindungen mit der Wirblerwelle des Mischwerkzeuges kraftschlüssig verbunden.
Die Keilriemenscheiben sind wesentliche Maschinenelemente eines Keilriemenantriebs. Mittels Keilriemen wird die Wirblerwelle mit der Welle des Antriebsmotors verbunden.
Der Keilriemen verbindet die beiden Keilriemenscheiben und dadurch die jeweiligen Antriebswellen miteinander.

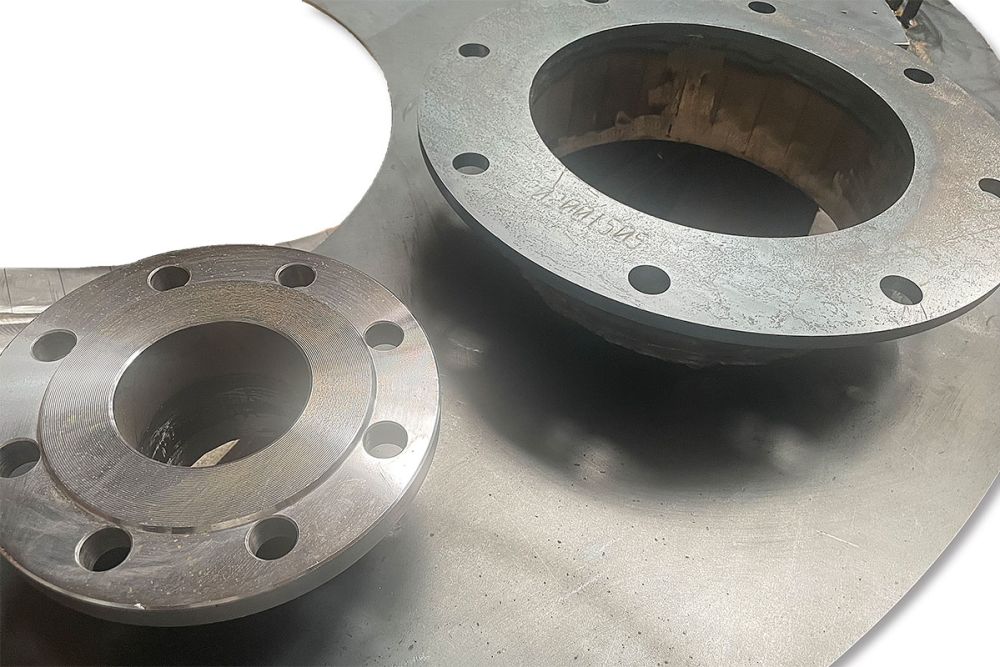

Die Mischbehälterabdeckung ist Teil des Mischerrahmens und dient gleichzeitig als Anschlussverbindung für die Zuführung der zu mischenden Komponente.
Die Abdichtung der Mischbehältertür erfolgt über eine separate Dichtung zwischen Mischbehälter und Mischbehältertür.
Die Mischbehälterabdichtung besteht aus Elementen, die sich mit dem Mischbehälter drehen (z.B. Dichtring innen), aber auch aus stationären Elementen, die fest mit der Kopfbrücke des Mischers verbunden sind (z.B. Dichtring außen). Innen erfolgt die Abdichtung mit einem thermoplastischen Elastomer (Dichtlippe innen/außen).

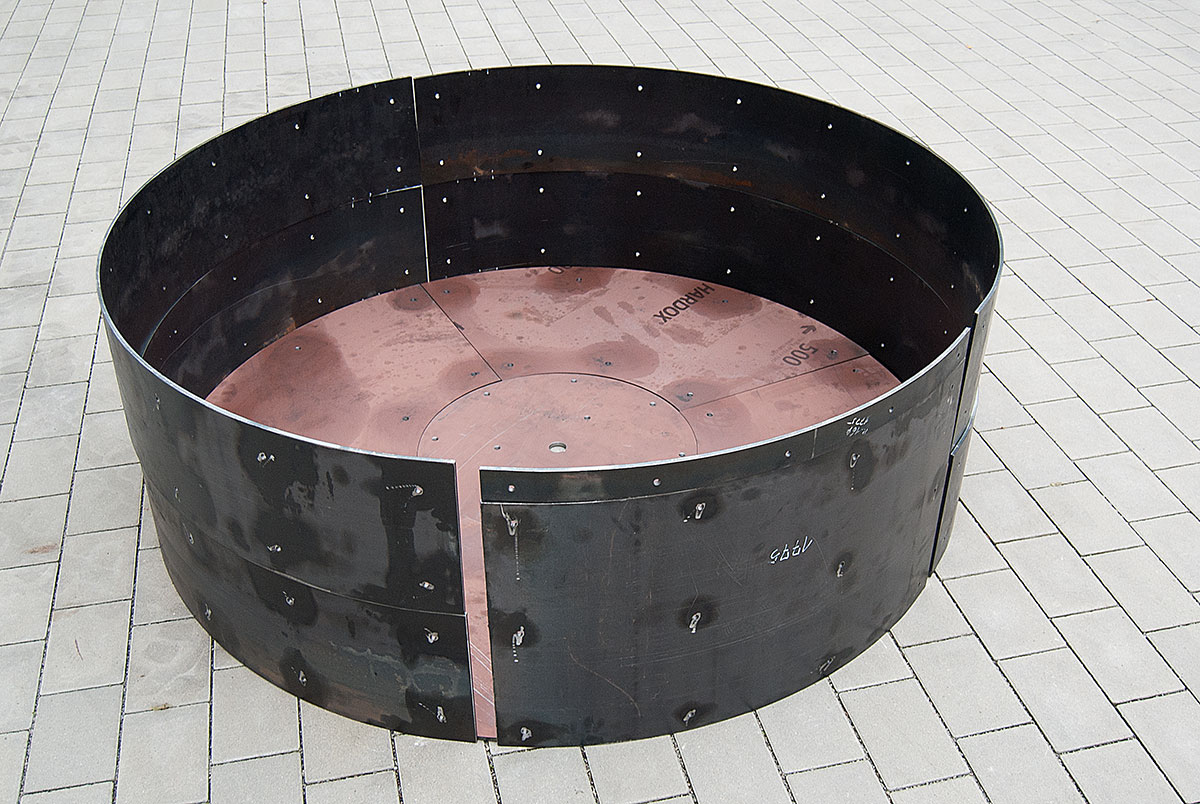

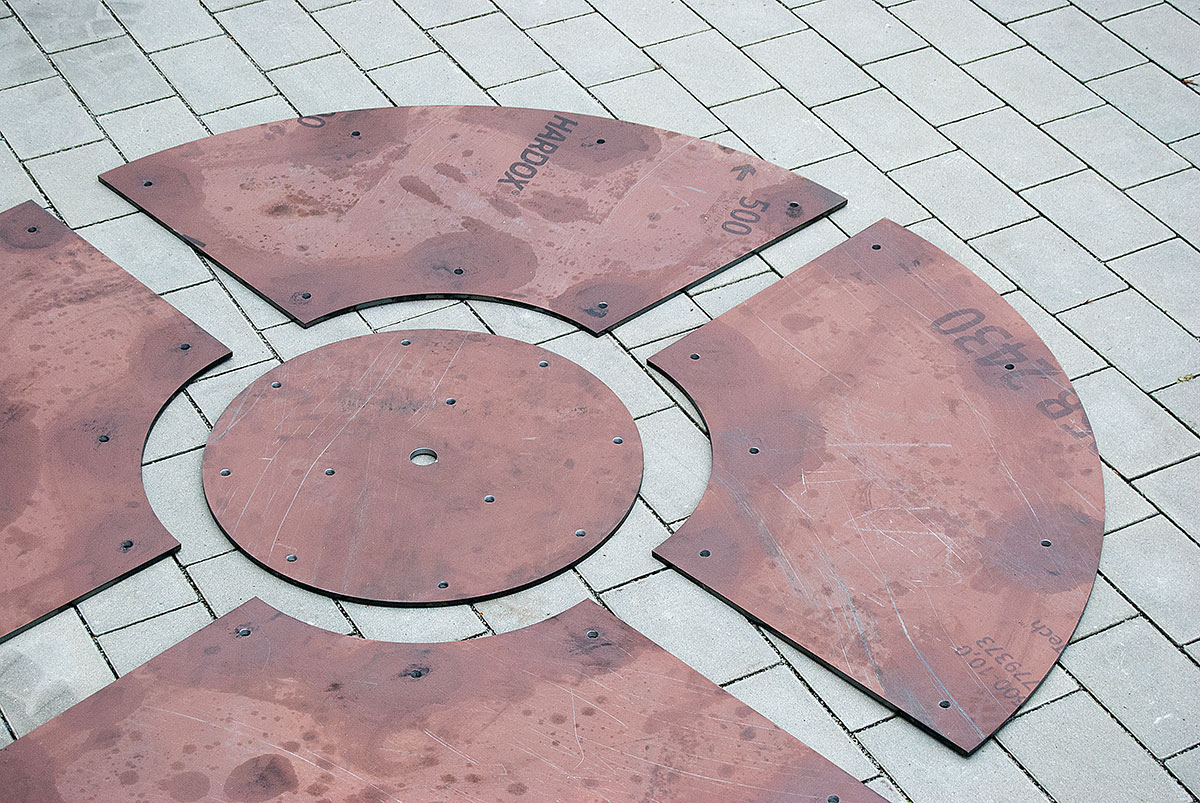

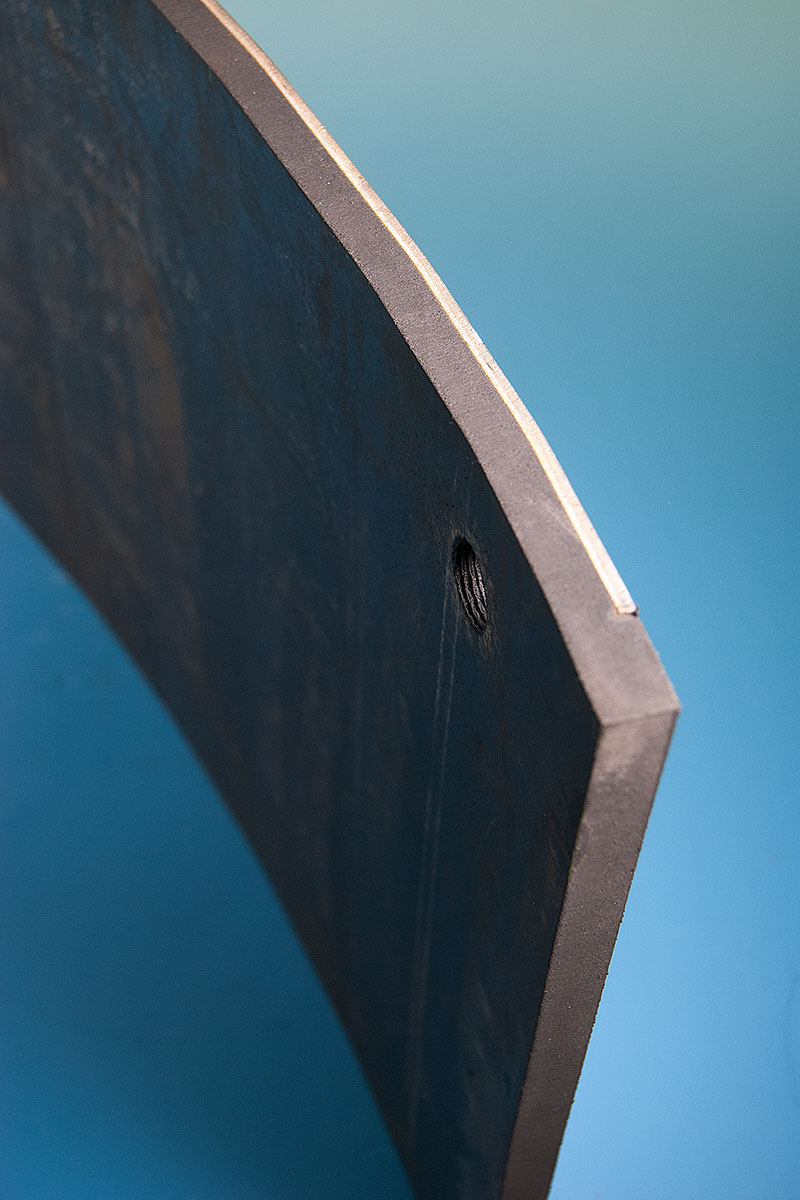

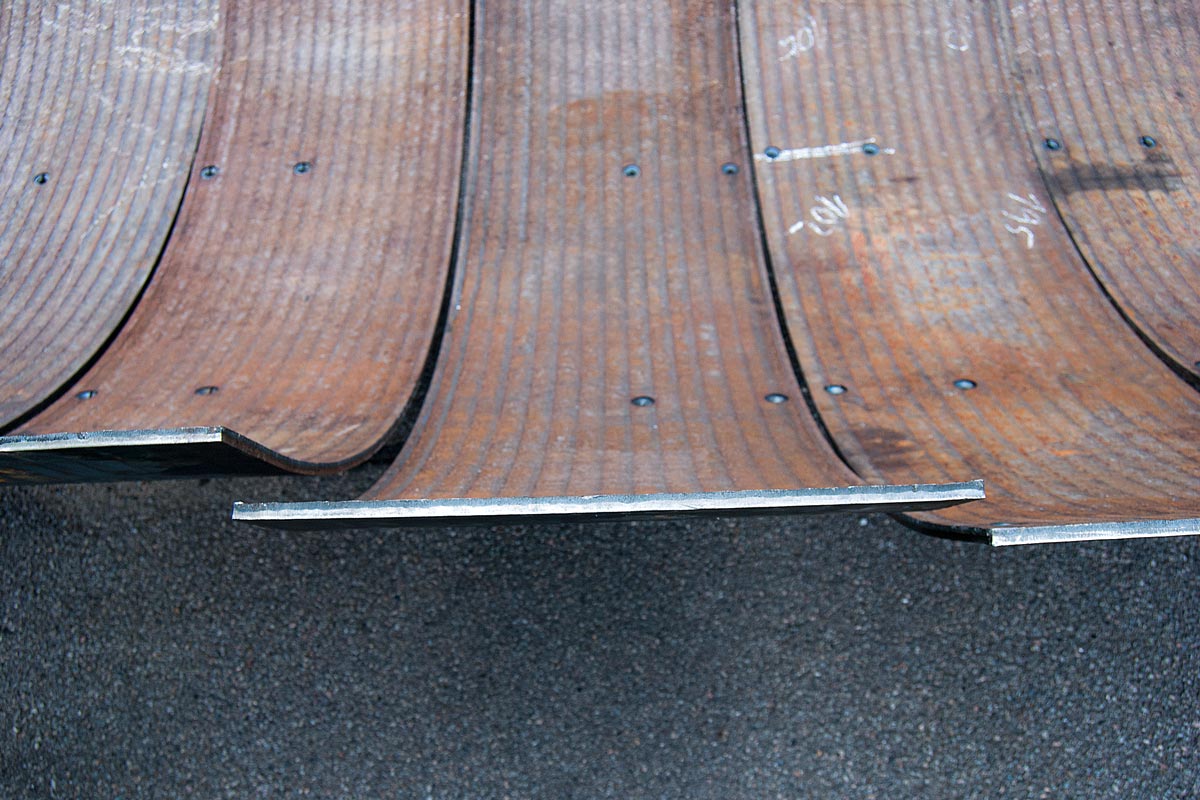

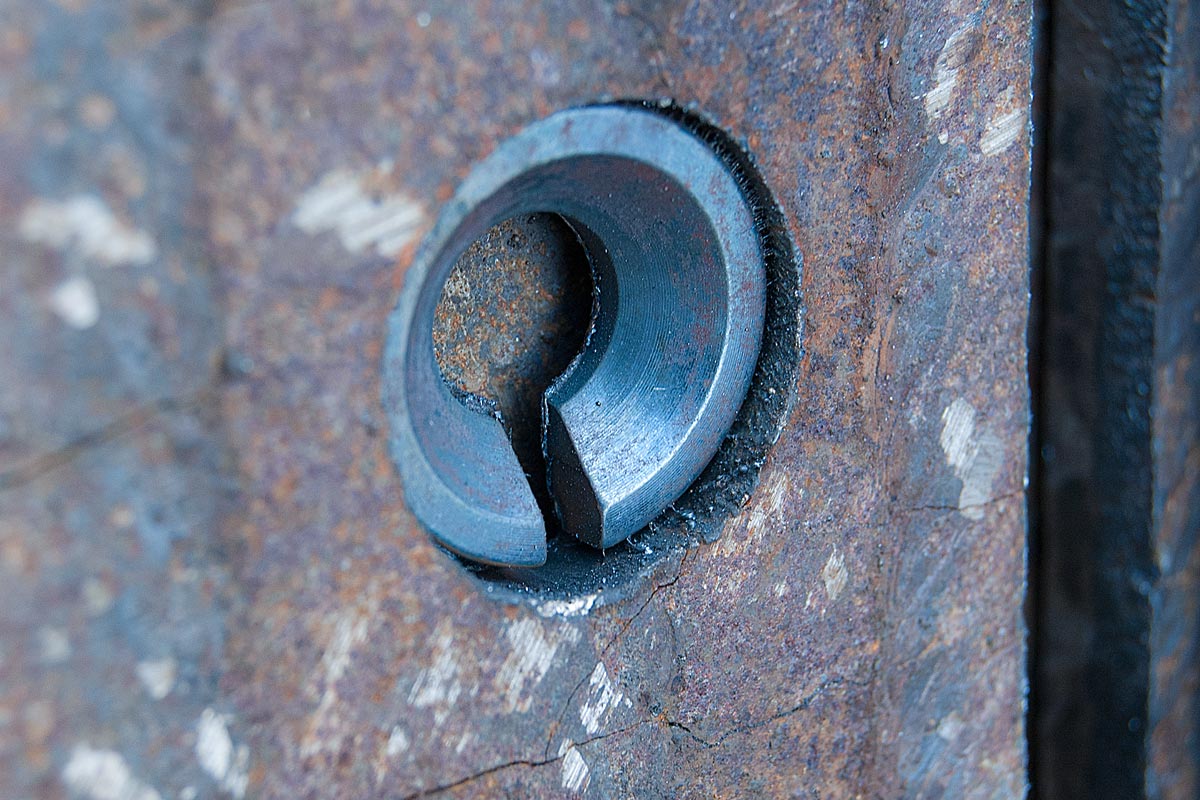

Der Boden bzw. die Wand des Mischbehälters werden mit separaten Schutzplatten vor Verschleiß geschützt. Mit Ausnahme von Hartgusskacheln sind hier Ausführungen aus Verbundpanzermaterial, Gummi, Stahl, Hardox® oder Keramik möglich.

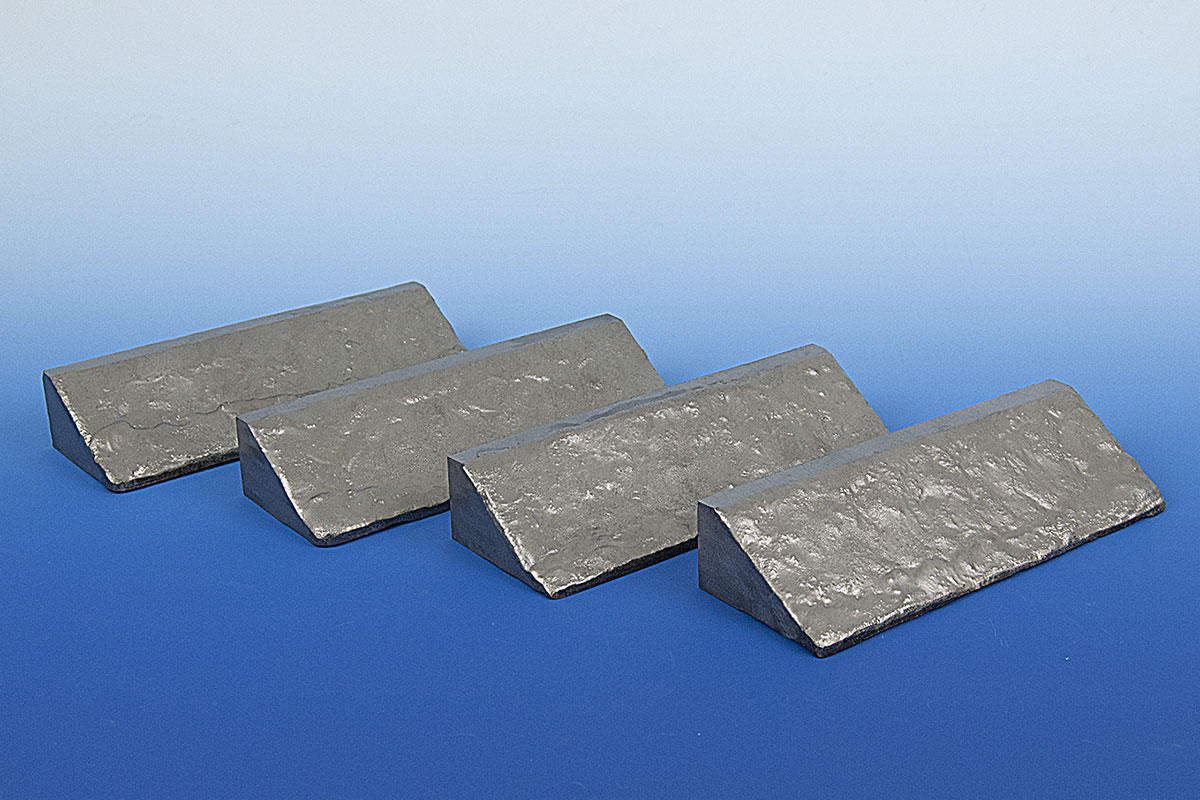

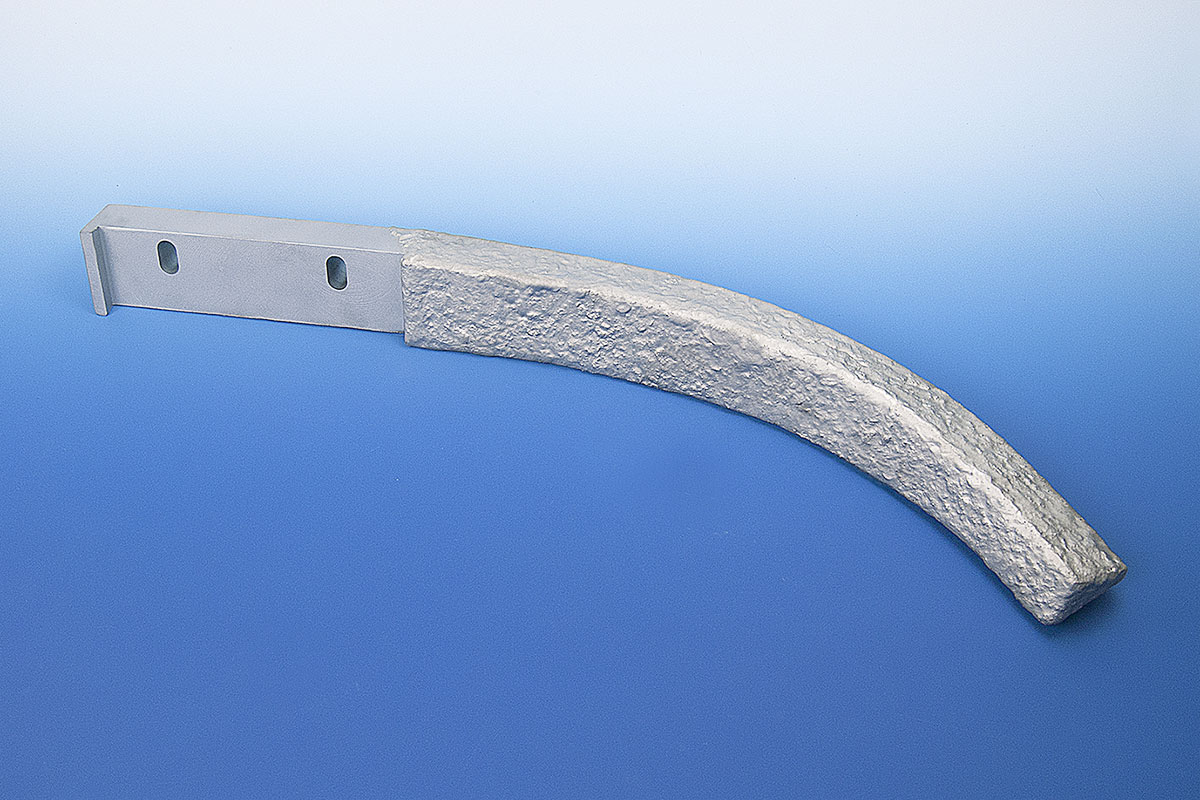

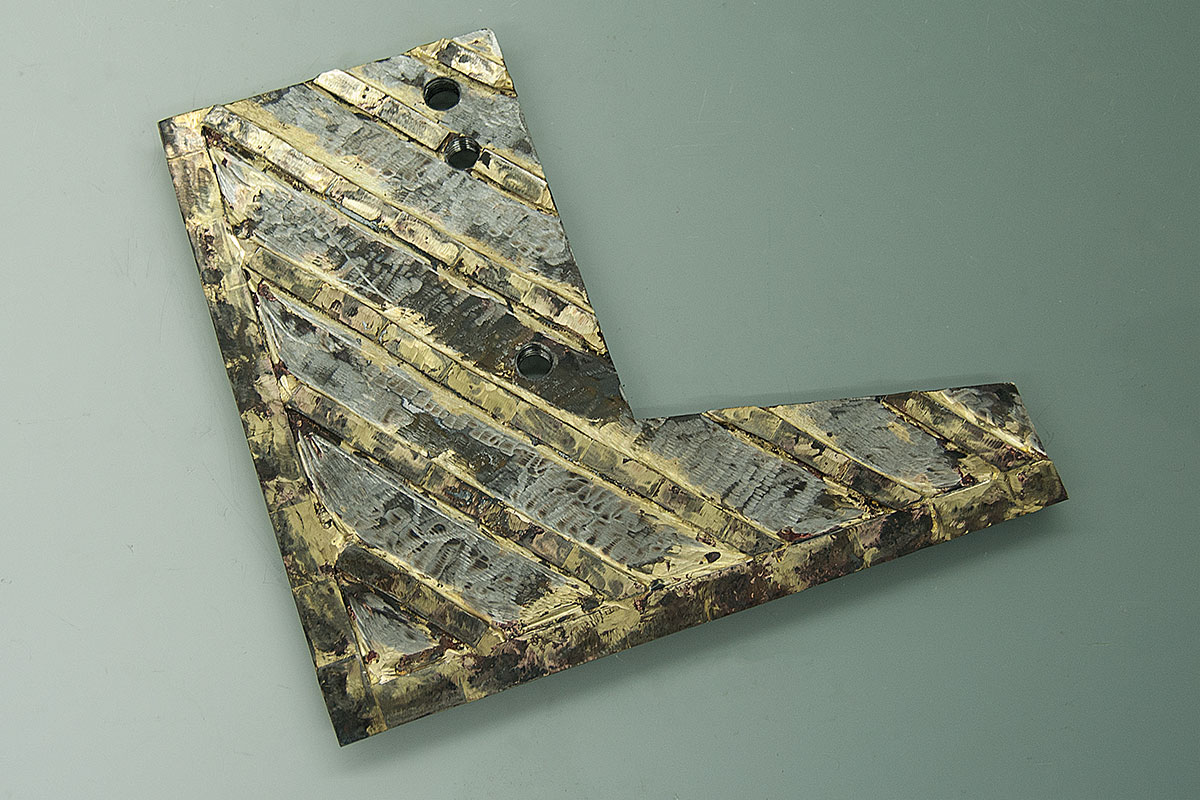

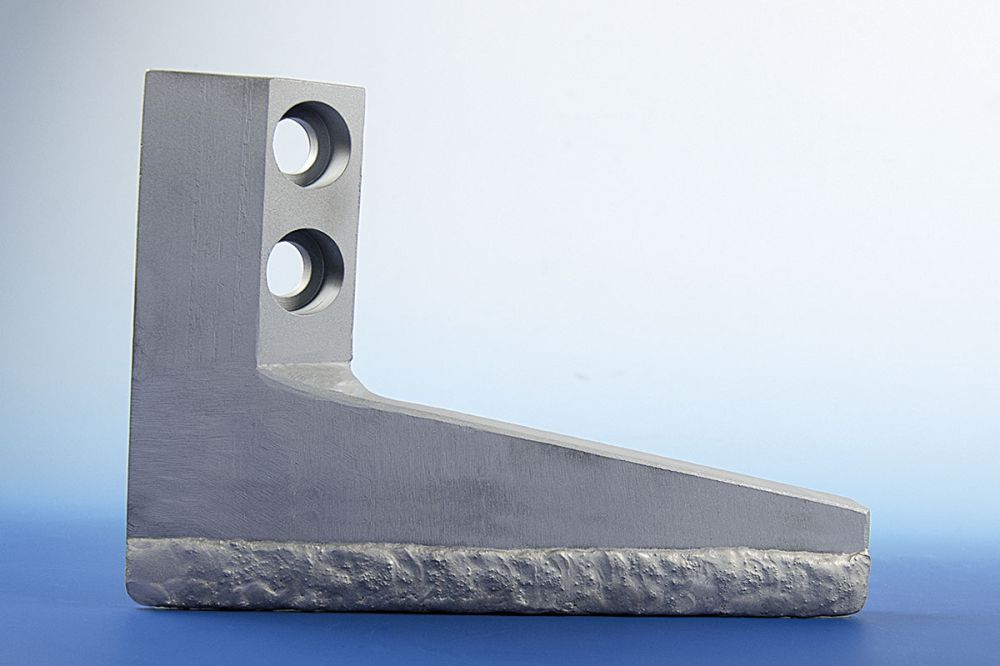

Damit die Mischbehälterwand und Bereiche des Bodens frei von Produktanbackungen bleiben, wird ein Boden- und Wandabstreifer eingesetzt. Dieser ist modular aufgebaut und besteht aus der Werkzeug- bzw. Abstreiferhalterung, den einzelnen Wandabstreifern und dem Eckwerkzeug, sowie dem entsprechenden Grundschar.

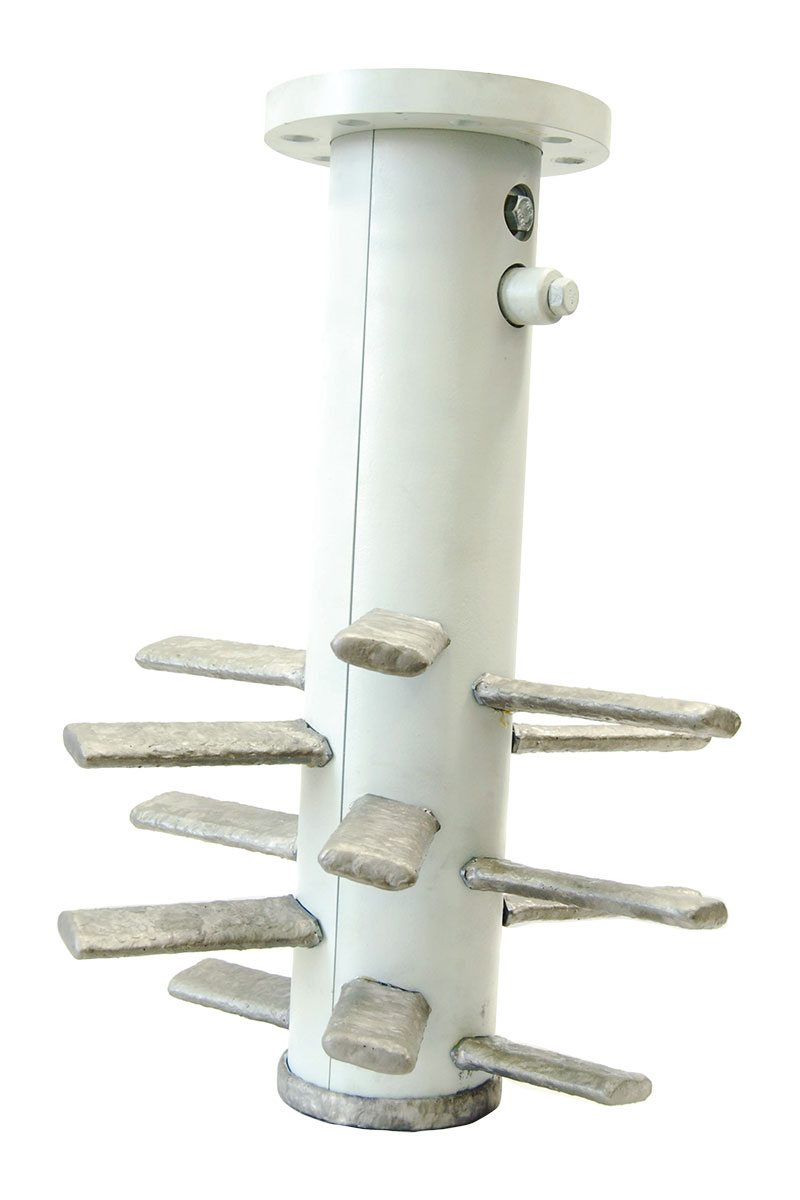

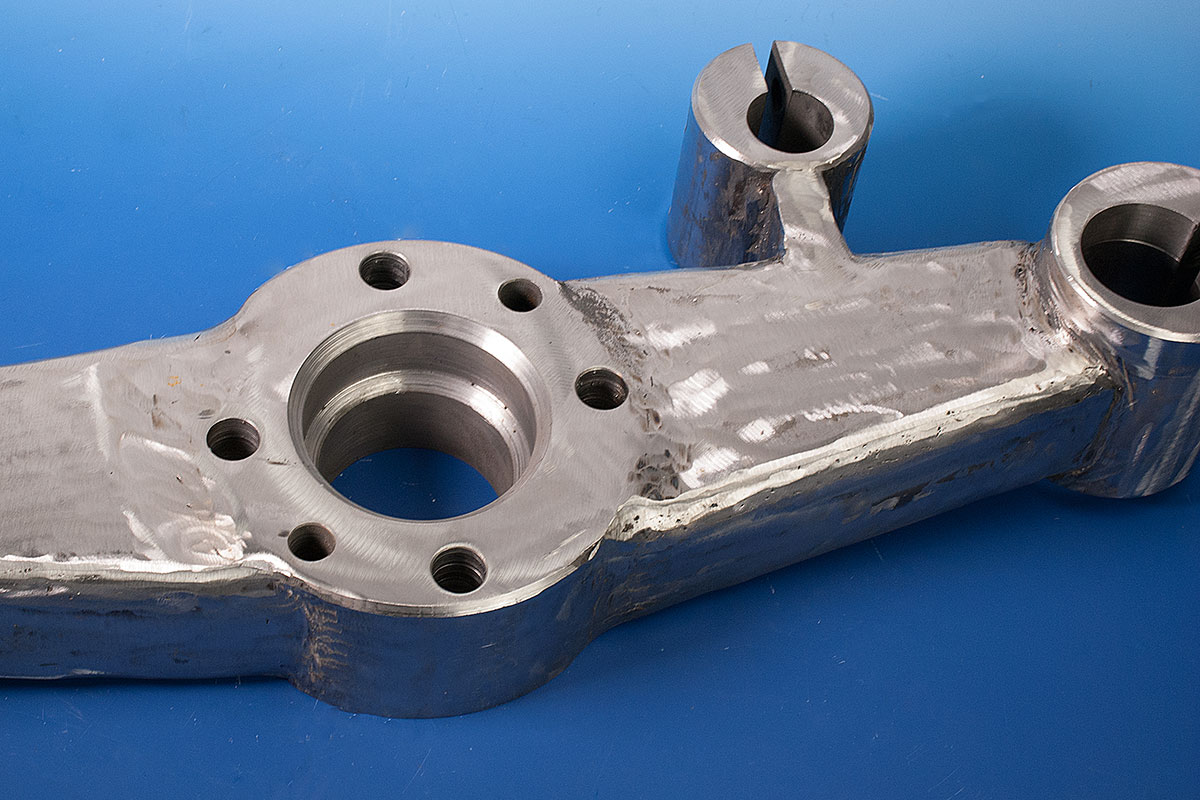

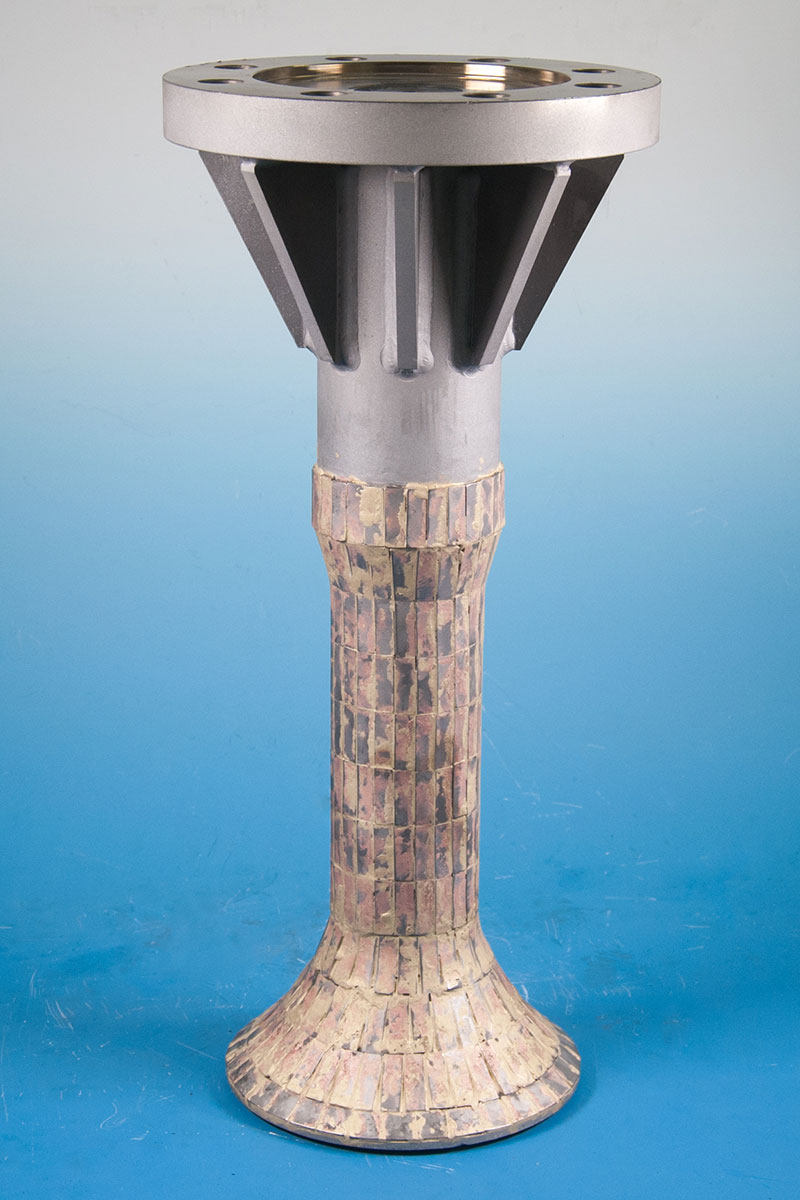

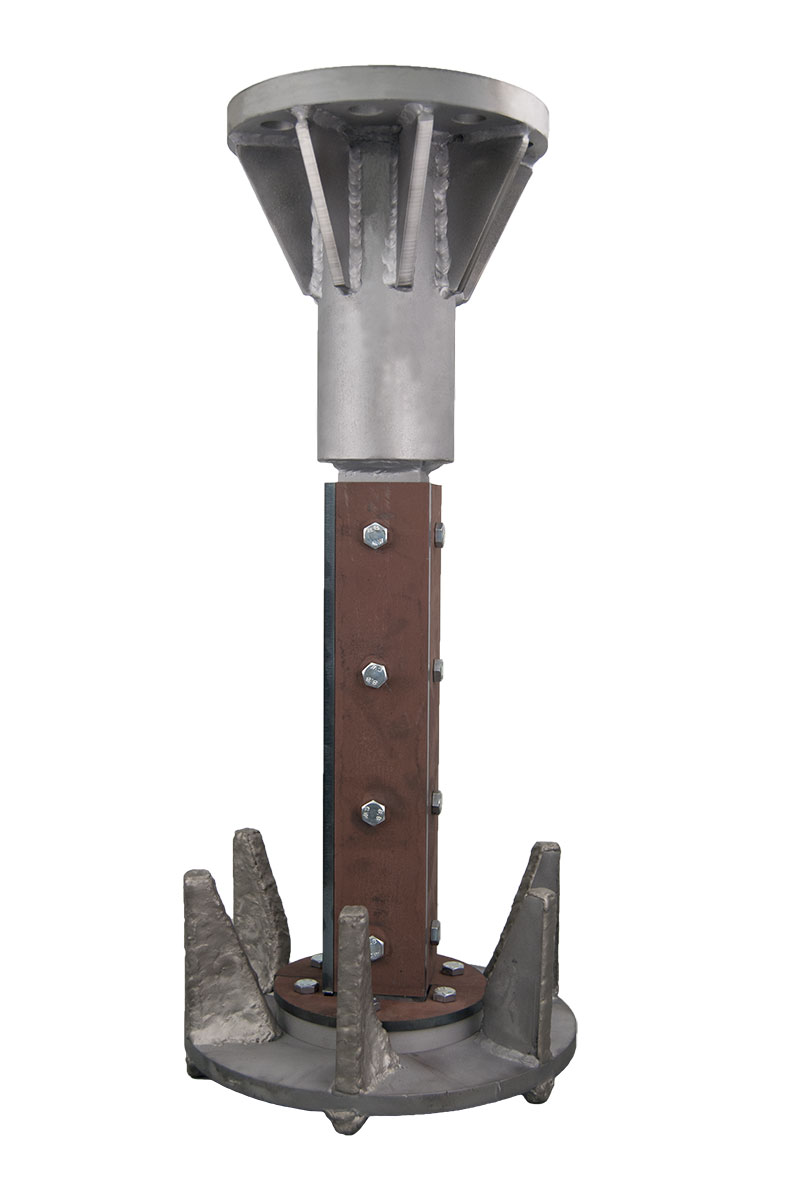

Die Mischwerkzeuge sorgen für eine homogene Durchmischung der zu mischenden Materialien. Je nach Anforderung an das Mischgut kann die Ausführung des Mischwerkzeugs variieren (Stern-/ Trommelwirbler, Stift-, Sog- oder H-Wirbler). Auch eine Kombination mit Mischsternen ist möglich.

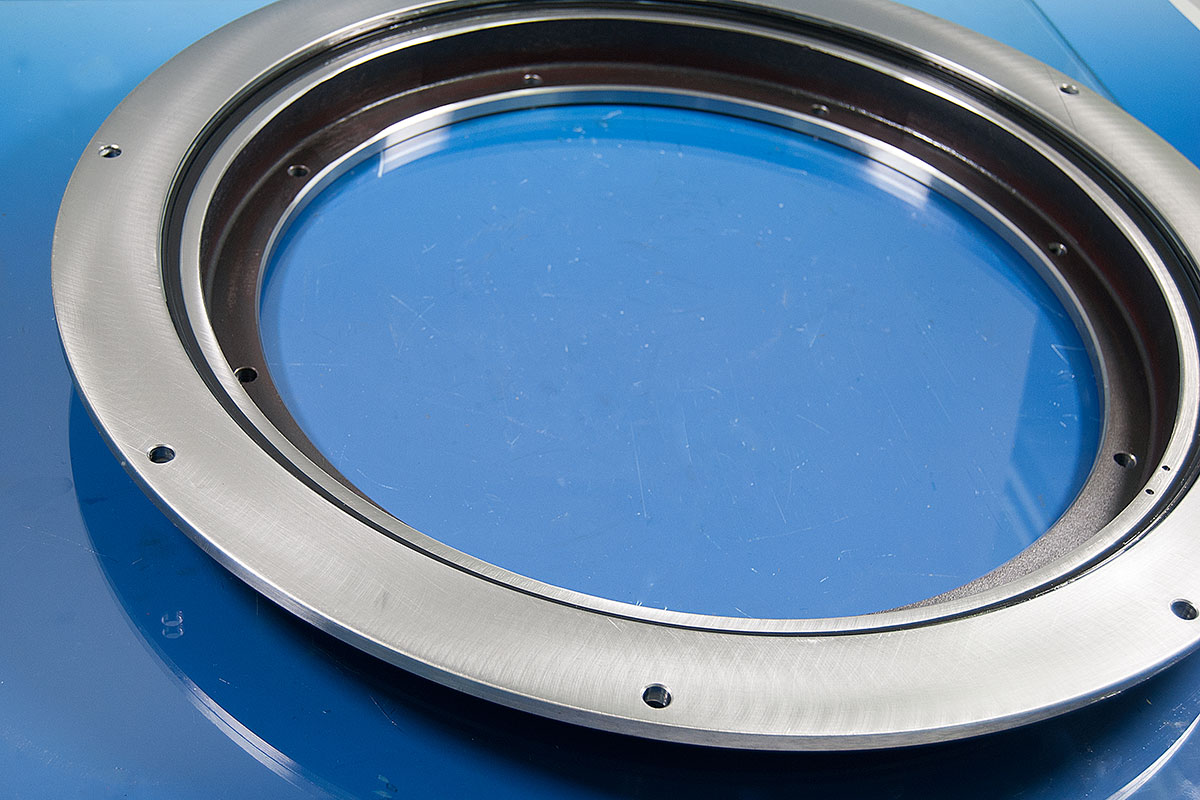

Die Kugeldrehverbindung ist die „Hauptlagerung“ vom Mischbehälter zum Übertragen der Drehbewegung - ausgelegt für große Axialkräfte und Kippmomente.
Der Tellerverstärkungsring ist eine zusätzliche Verstärkung des Mischbehälterbodens.

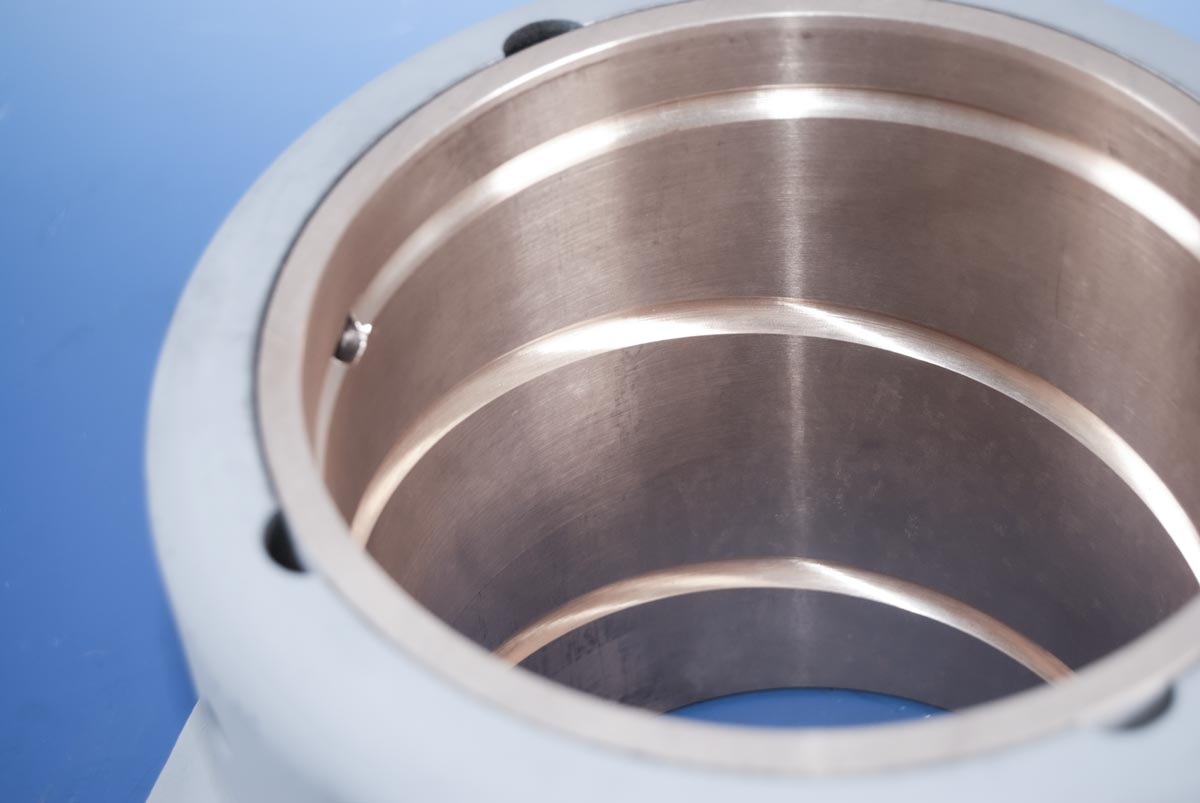

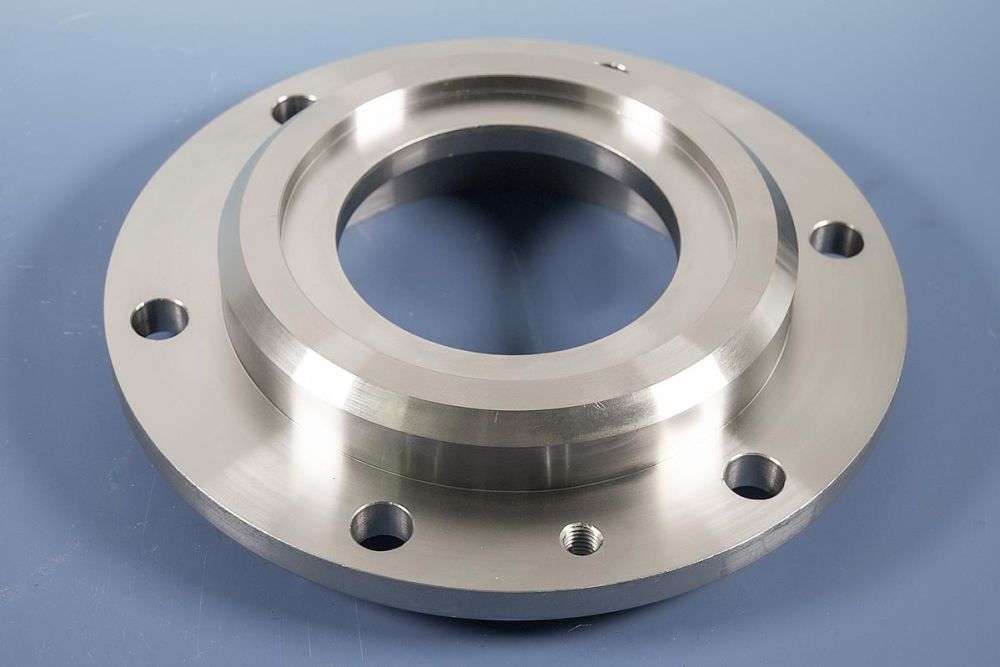

Der Entleerverschluss ist für die vollständige Material-Entleerung des Mischbehälters zuständig. Er besteht aus den Komponenten Verschlussdeckel, Profildichtung, Druckring, Lagerung, Tragarm und Flanschlagern.

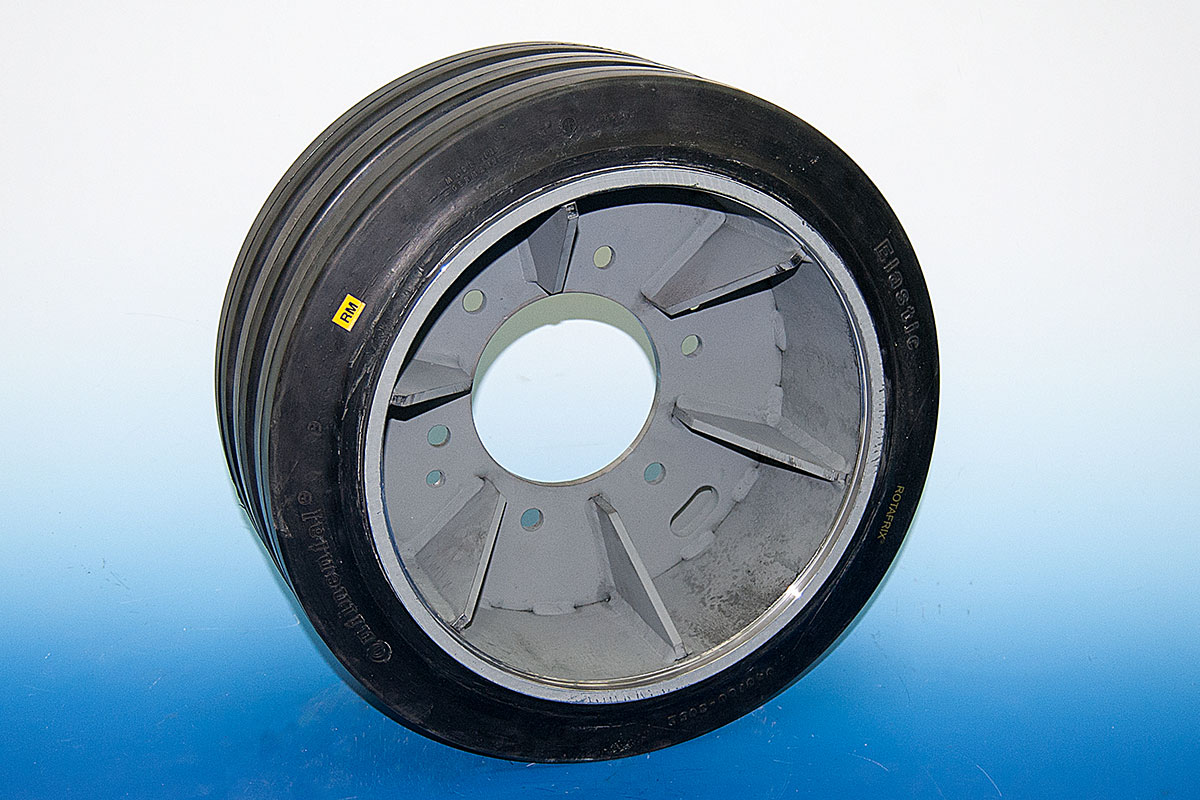

Das Reibrad (rechts) überträgt mittels Haftreibung die Drehbewegung vom Antriebsmotor auf den Mischbehälter. Im linken Bild übernimmt diese Aufgabe ein Zahnradantrieb und Zahnkranz.
Je nach Ausführung sorgt der untere Antriebsmotor für die Rotation des Mischbehälters. Der obere Motor erzeugt das notwendige Drehmoment für das Mischwerkzeug. Beide Antriebe können unabhängig voneinander gesteuert werden.

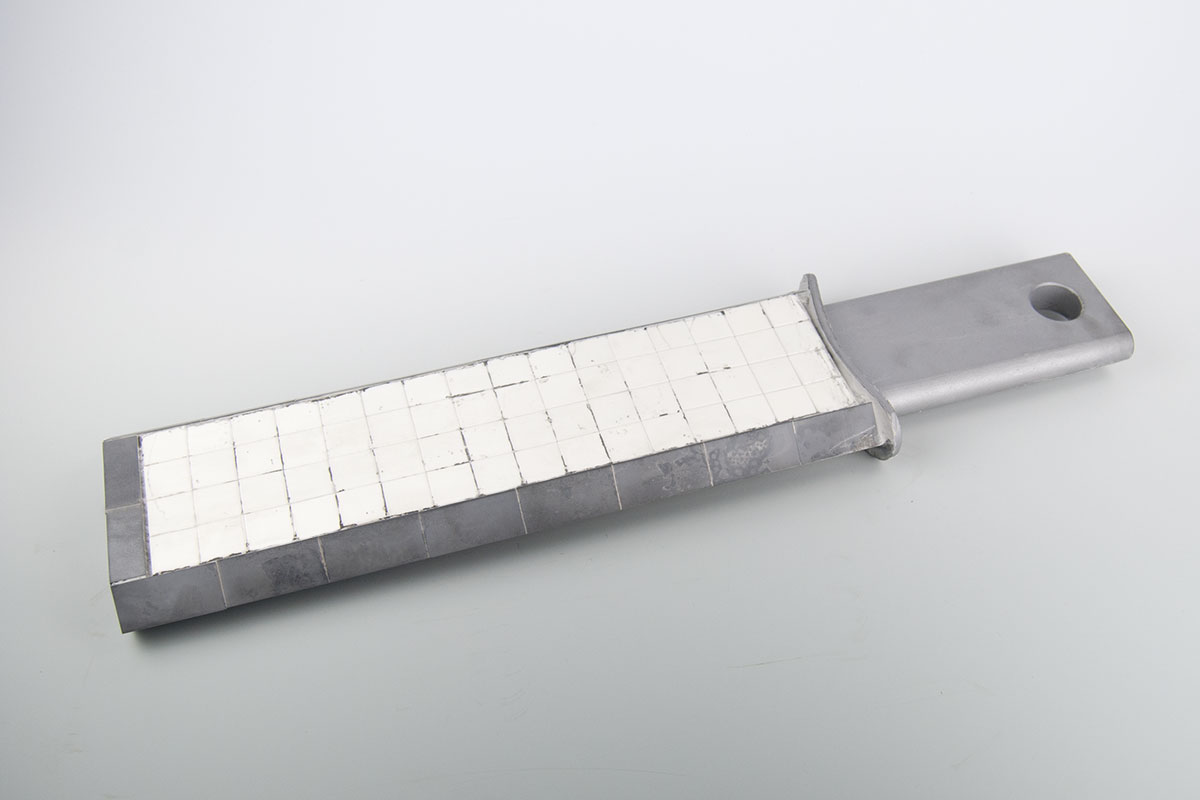

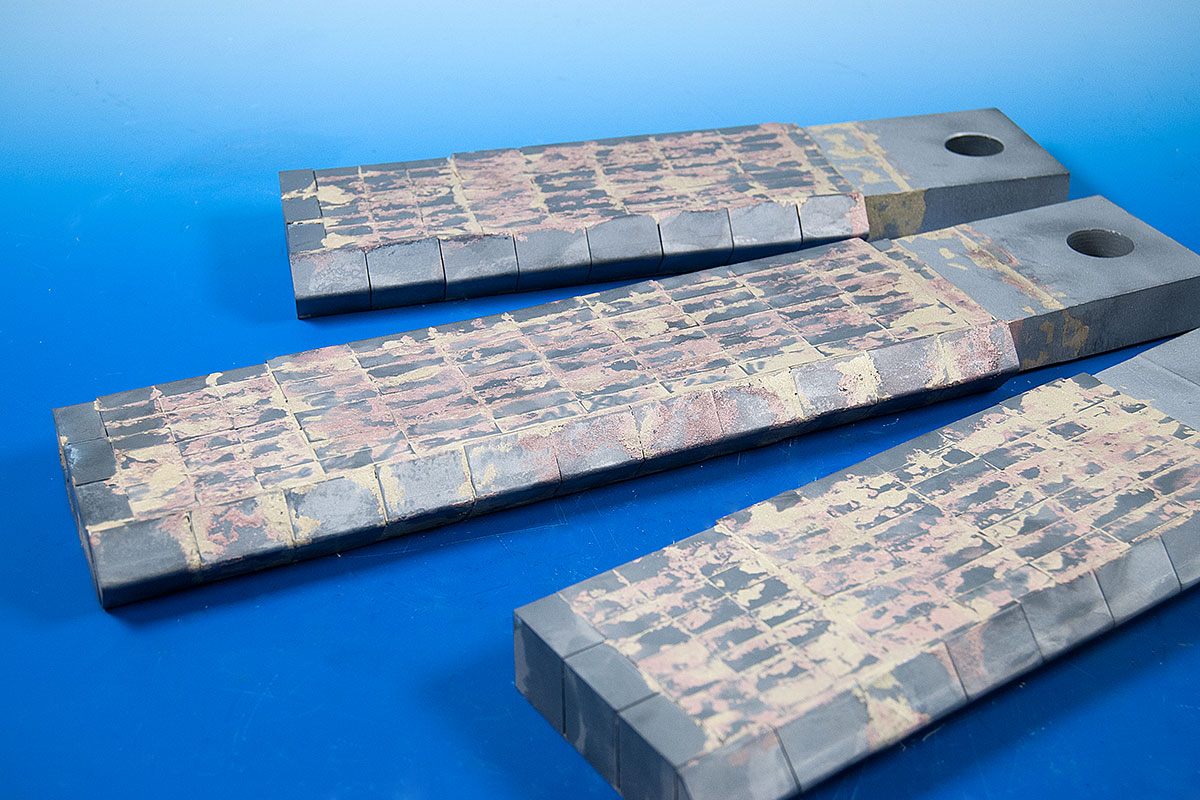

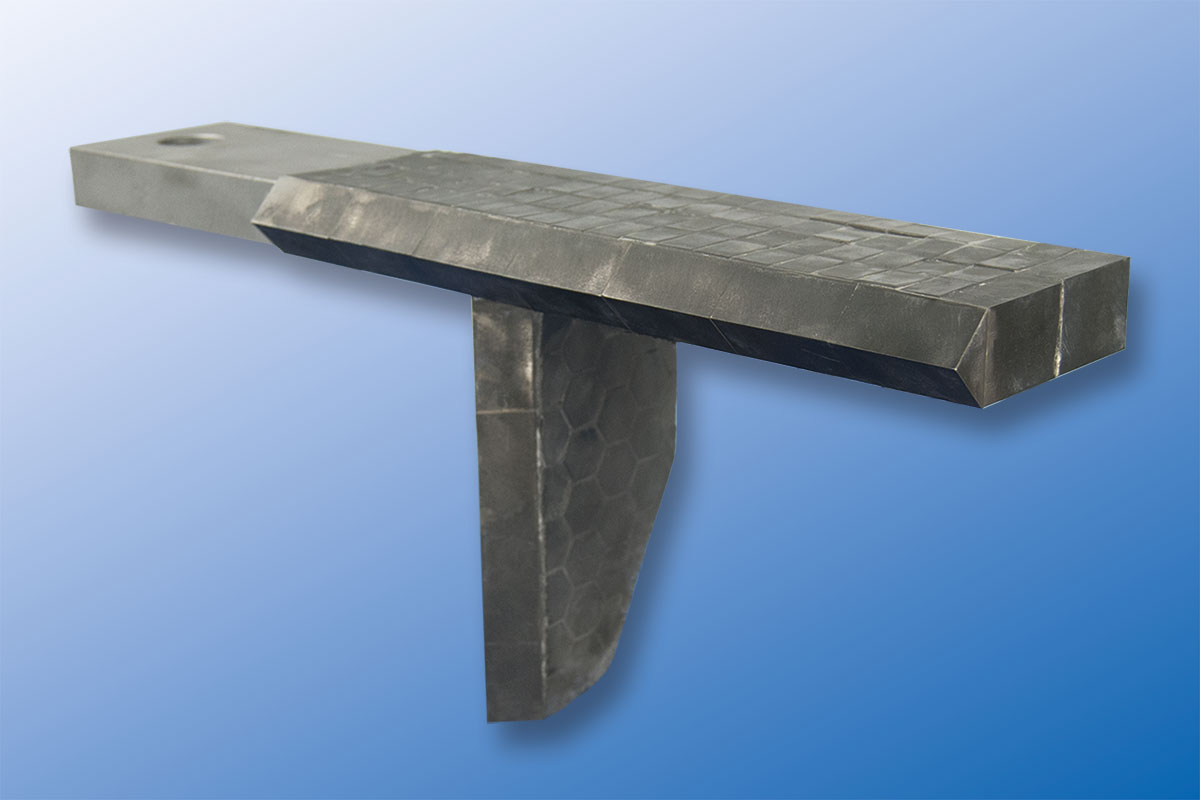

Schmiereinrichtungen- Mischflügel und Bodenwerkzeuge
- Verschleißschutzcover

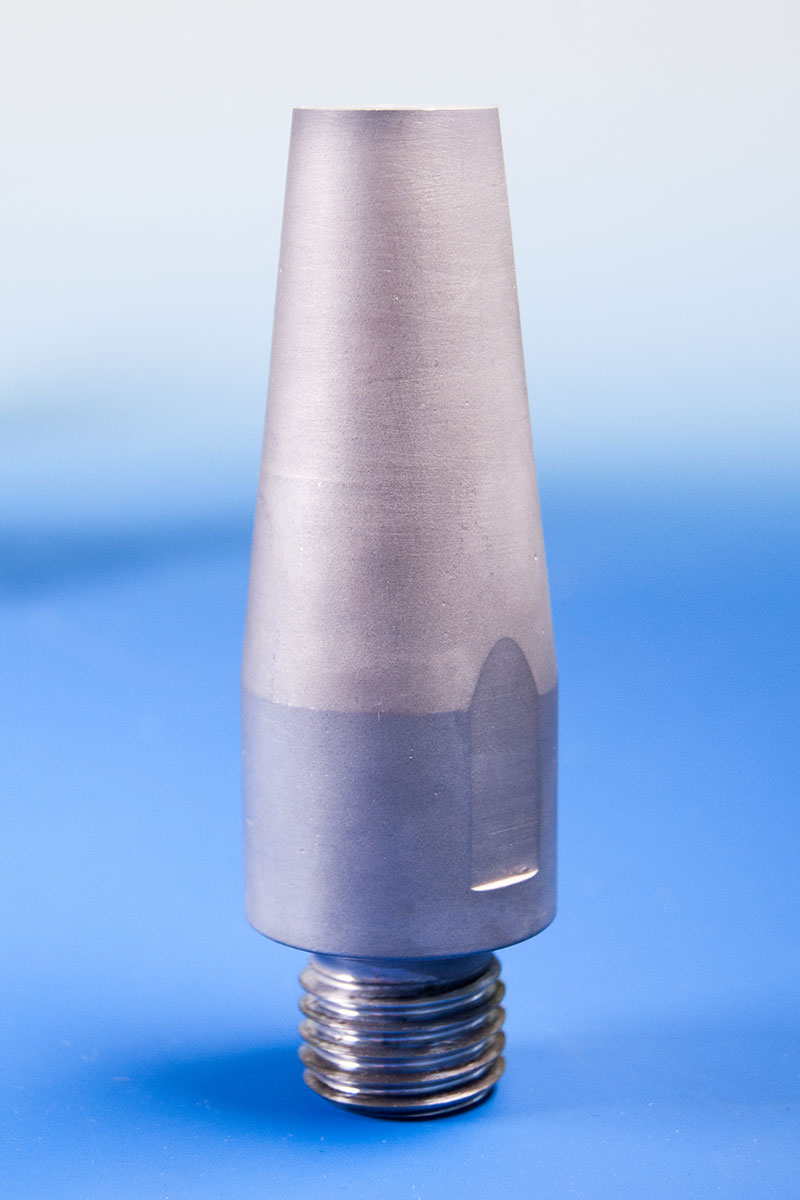

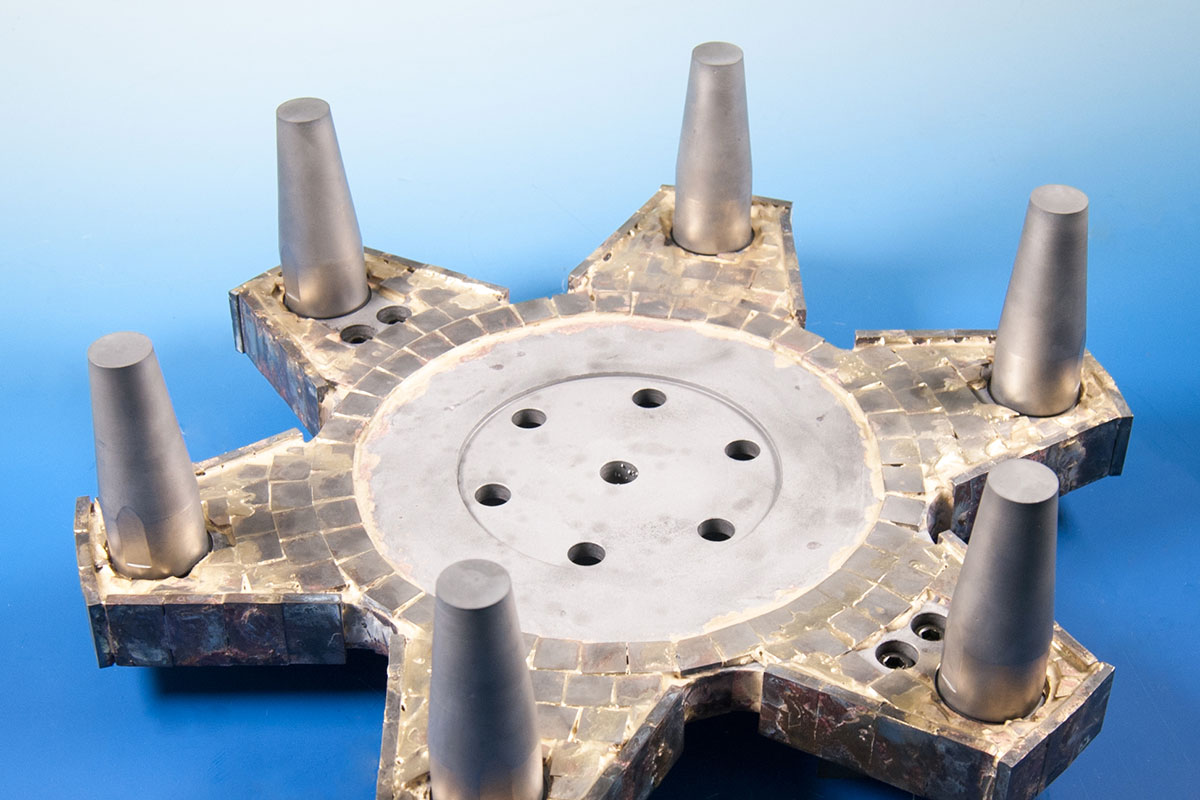

- Stifteplatten, Stifte und Bodenmesser

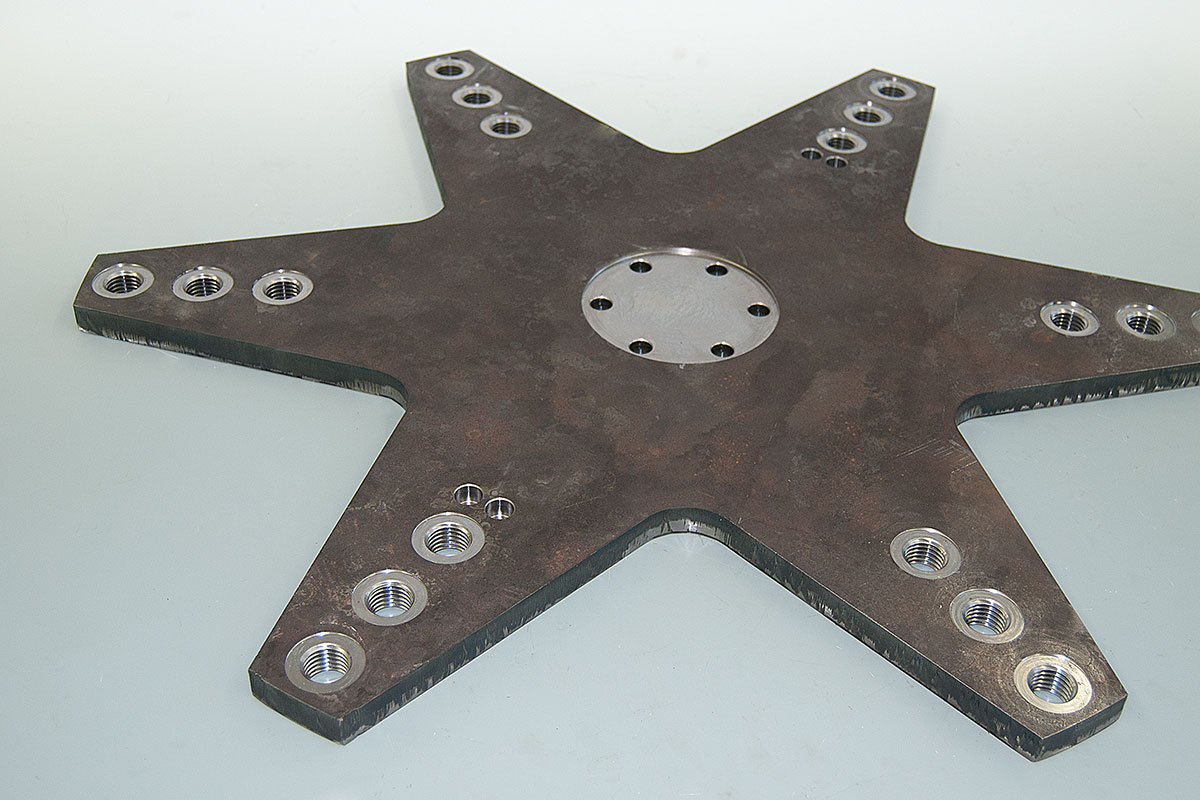

- Sogwirbler-Platten

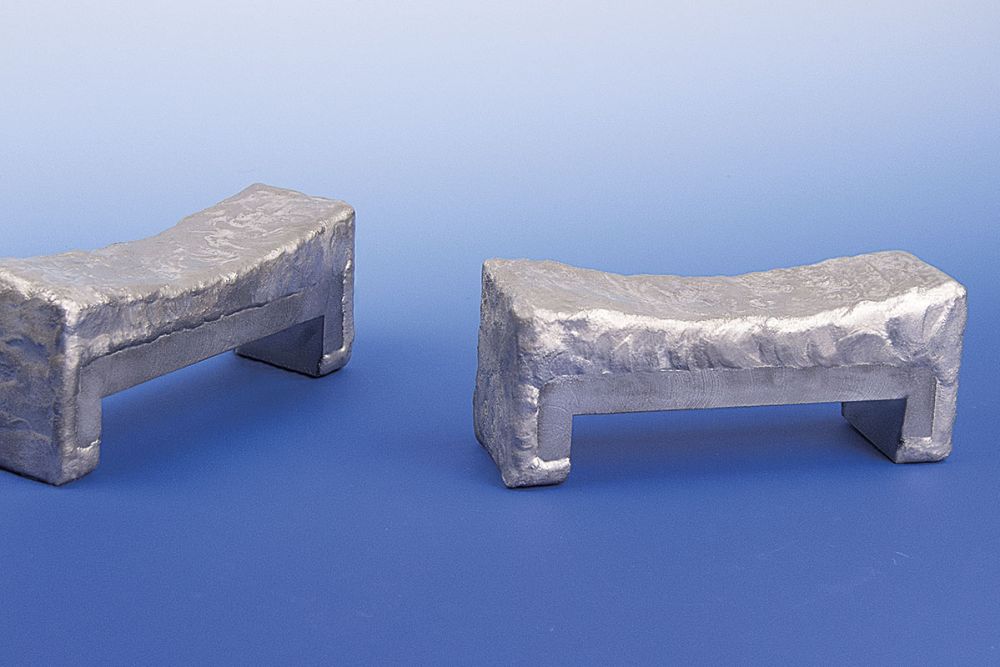

- Schlagleisten
- Werkzeugträger- und Abschlussscheiben
- Scharstiele
