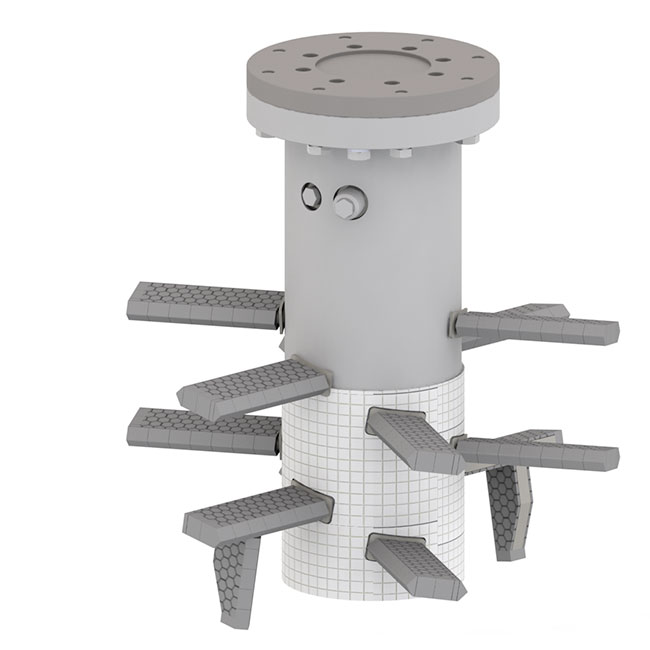

Mischwerkzeugsystem TuneMixx®

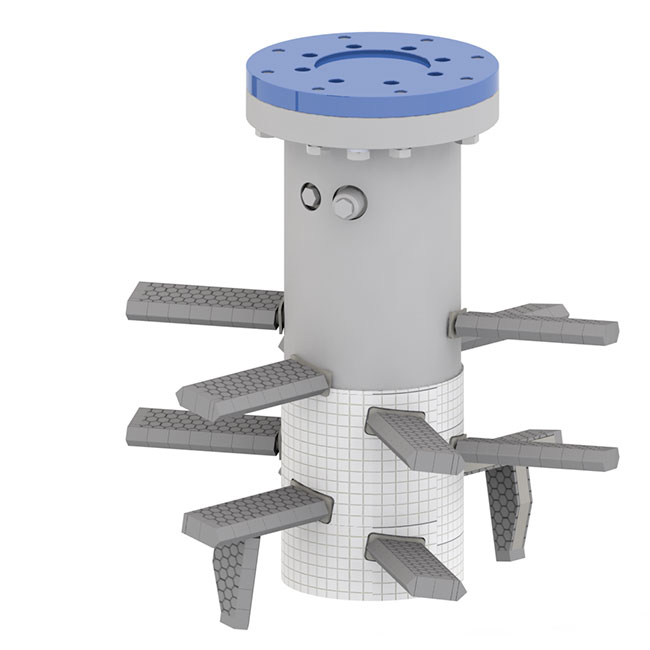

Die individuell angefertigte Adapterplatte sorgt für die Verbindung zwischen kundenseitiger Mischwerkzeug-Lagerung und dem System TuneMixx^®. Damit lässt sich das vertikal gelagerte Mischwerkzeug in unterschiedlichste Intensivmischer integrieren.

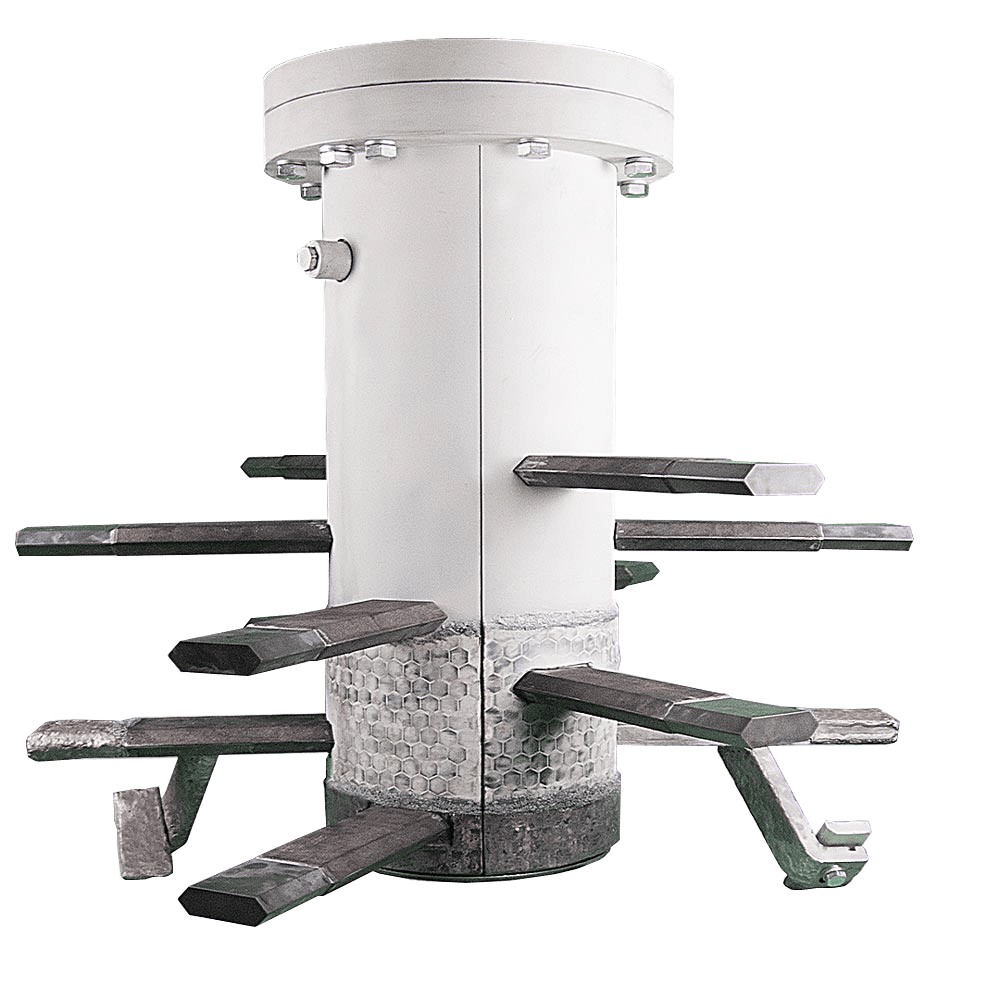

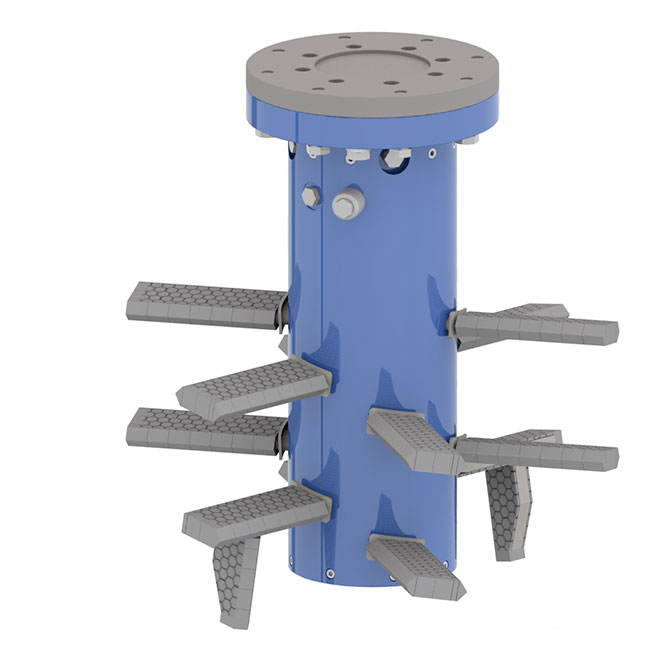

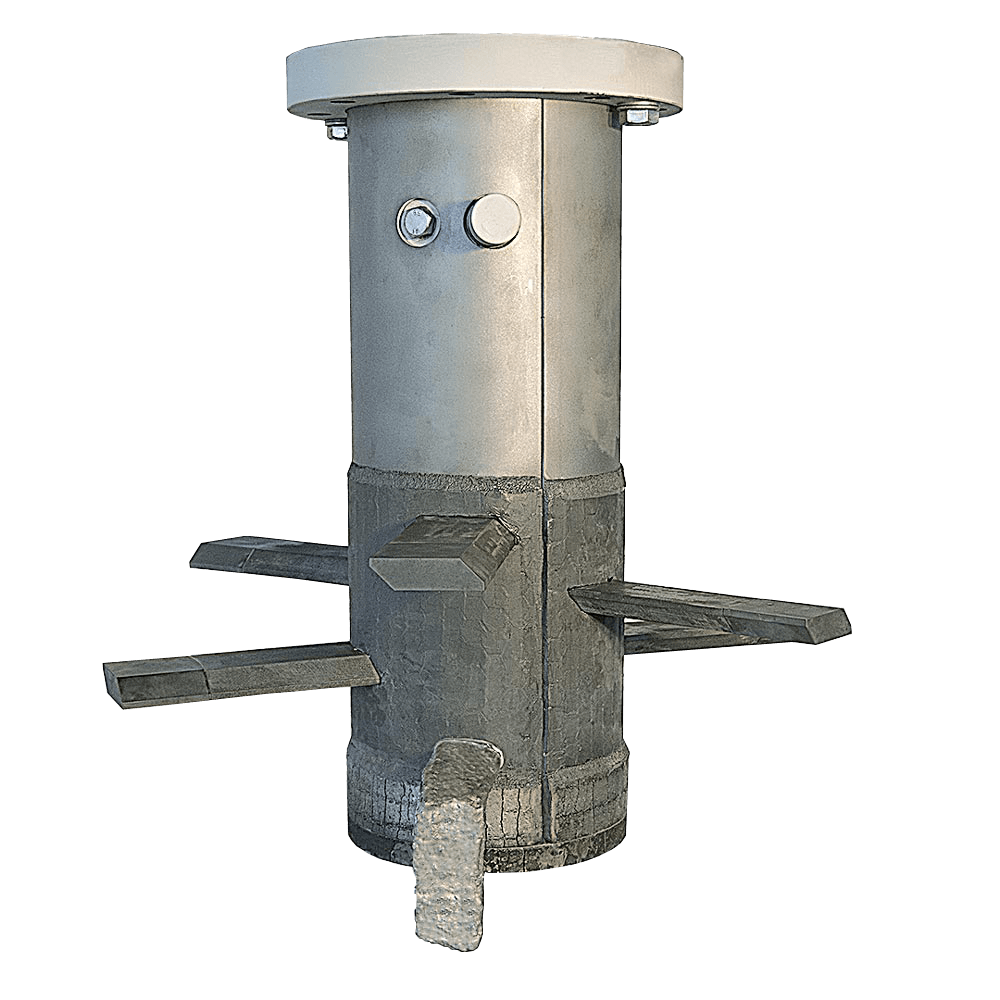

Der Mischwerkzeughalter besteht in den Standardgrößen TM250+TM320 aus zwei konzentrisch ineinander liegenden Dickwandrohren mit Aussparungen, die die axiale Position der Mischflügel und der Bodenwerkzeuge bestimmen. Das im Zentrum liegende Schnellwechselsystem übernimmt die Fixierung der Mischflügel und der Bodenwerkzeuge in radialer Richtung.

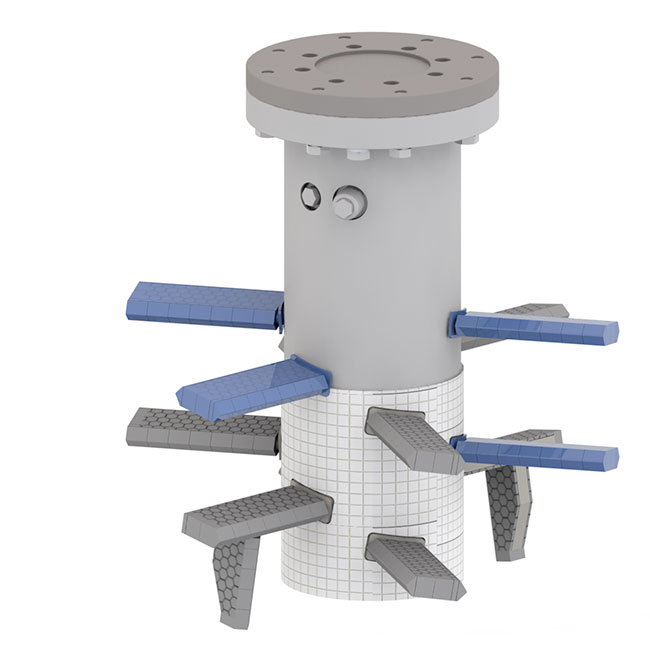

Die Mischflügel sind zweifach verwendbar und können nach Verschleiß einer Mischflügelkante aus dem Mischwerkzeughalter herausgenommen, um 180 Grad gewendet und wieder eingesetzt werden. Sie sind pro Ebene paarweise gegenüberliegend angeordnet und bestehen aus einem Grundkörper und einem dem Mischgut angepassten Verschleißschutz. Verschiedene Aufnahmen, Querschnittsformen, Verschleißwerkstoffe, Profile und Längen ermöglichen eine individuelle Anpassung auf kundenseitige Anforderungen.

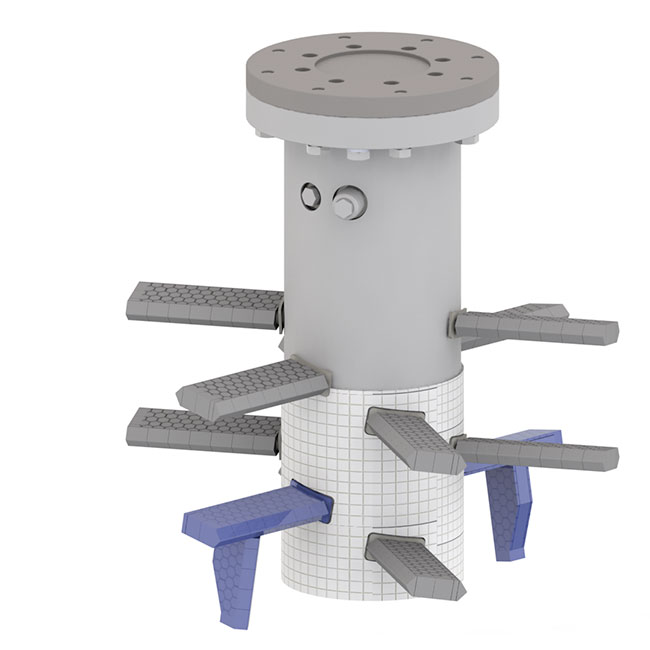

Die Bodenwerkzeuge halten den Mischbehälterboden frei von Anbackungen und begünstigen die optimale Mischgutströmung. Paarweise gegenüberliegend in einer Ebene angeordnet, sind sie je nach Ausführung mit auswechselbaren oder starren Bodenabstreifern erhältlich.

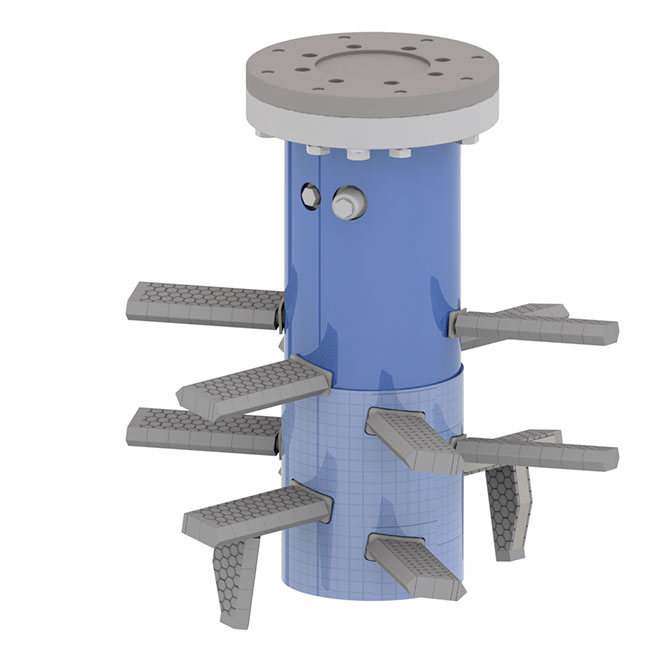

Das Verschleißschutzcover besteht aus zwei Halbschalen, die den Werkzeughalter am Umfang und Boden vor Abrasion schützen. Durch die geschlossene Konstruktion und die Möglichkeit einer Beschichtung, ist der Schutzmantel nahezu frei von Anbackungen. Die Schalen sind aus Normalstahl gefertigt und meist mit Keramik belegt. Die Demontage erfolgt durch das Herausnehmen der Mischflügel und Bodenwerkzeuge.
